Prefabrykowane fundamenty studniowe to nowoczesne rozwiązanie przeznaczone do posadowienia słupów rurowych w branży elektroenergetycznej, telekomunikacyjnej oraz infrastrukturalnej. Mogą służyć także do posadowienia masztów i pylonów reklamowych. System oparty na prefabrykowanych, zbrojonych kręgach połączonych innowacyjnym systemem zamków. Pozwala to znacząco skrócić czas realizacji prac fundamentowych oraz ograniczyć ilość robót mokrych na budowie.
Najważniejsze zalety prefabrykowanych fundamentów studniowych
- pełna prefabrykacja fundamentu – bez konieczności betonowania studni na budowie,
- krótszy czas realizacji inwestycji,
- ograniczenie zaangażowania ciężkiego sprzętu,
- zmniejszenie ilości materiałów i robót mokrych,
- łatwiejsza organizacja placu budowy,
- możliwość dostosowania fundamentu do warunków gruntowych i obciążeń projektowych,
- kontrolowana jakość produkcji w warunkach zakładowych,
- łatwy transport i szybki montaż prefabrykatów.
Typoszereg prefabrykowanych fundamentów
Prefabrykowane fundamenty studniowe dostępne są w różnych wariantach średnic oraz głębokości, co pozwala dopasować rozwiązanie do wymagań konkretnej inwestycji oraz warunków gruntowych.
Dostępne średnice: |
Dostępne głębokości: |
| 2,0 m | 5 m |
| 2,5 m | 8 m |
| 3,0 m | 10 m |
Szeroki typoszereg umożliwia projektantom optymalny dobór fundamentu w zależności od funkcji słupa, strefy wiatrowej oraz obciążeń występujących w linii elektroenergetycznej.

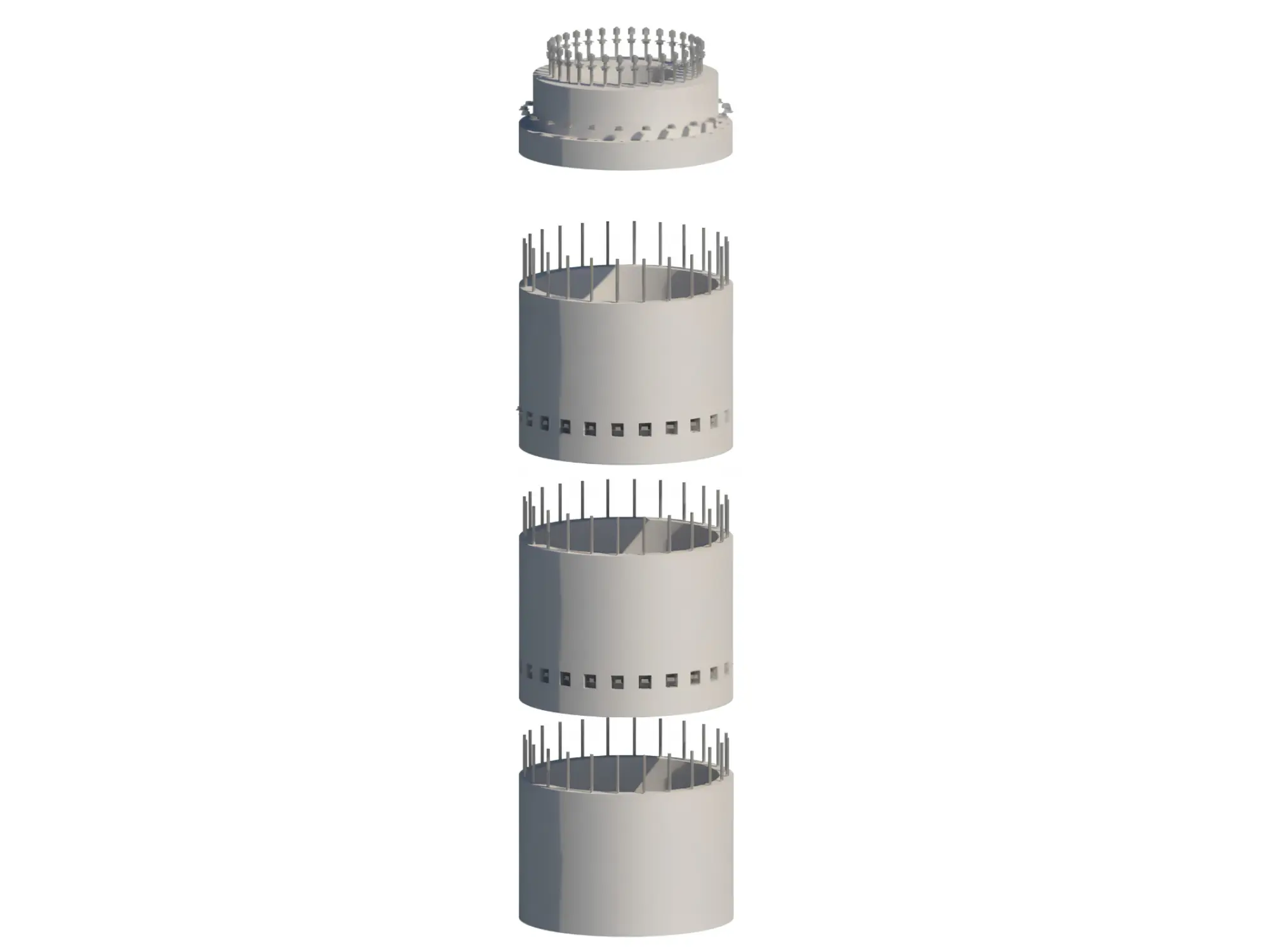

Budowa fundamentu studniowego
Każdy fundament składa się z prefabrykowanych segmentów:
- kręgu z nożem,
- kręgów łączących,
- kręgu kotwiącego,
- kręgu przykrywkowego z koszem kotwowym.
Specjalnie zaprojektowany system zamków i kotew umożliwia szybkie łączenie segmentów oraz regulację położenia poszczególnych elementów. Rozwiązanie pozwala również na korektę odchyłek montażowych oraz dostosowanie ustawienia kotew do kąta załomu linii napowietrznej.
Potwierdzona jakość i badania
Projekt prefabrykowanych fundamentów studniowych został współfinansowany przez Unię Europejską oraz Narodowe Centrum Badań i Rozwoju w ramach programu Inteligentny Rozwój. W trakcie projektu przeprowadzono:
- 4 etapy badań przemysłowych,
- 2 etapy badań rozwojowych,
- badania terenowe w skali rzeczywistej,
- testy 87 fundamentów w różnych konfiguracjach.
Dzięki przeprowadzonym badaniom fundamenty osiągnęły potwierdzoną nośność oraz wysoką powtarzalność parametrów technicznych.
Zastosowanie
Prefabrykowane fundamenty studniowe znajdują zastosowanie m.in. przy:
- liniach elektroenergetycznych wysokiego i średniego napięcia,
- słupach rurowych,
- inwestycjach energetycznych,
- infrastrukturze telekomunikacyjnej,
- projektach przemysłowych i infrastrukturalnych,
- masztach i pylonach reklamowych.
Producent prefabrykowanych fundamentów studniowych

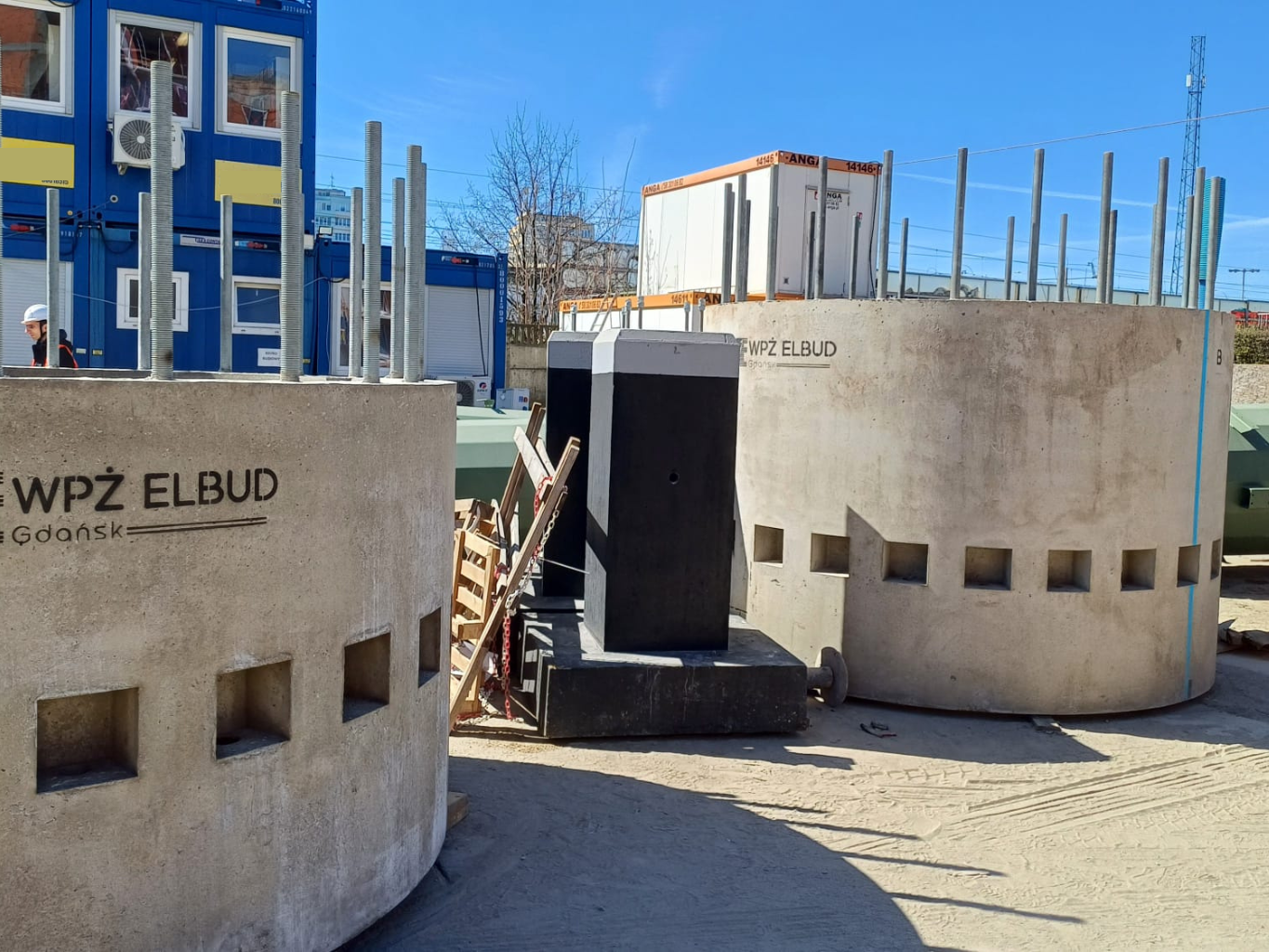

Producentem prefabrykatów jest WPŻ Elbud Gdańsk – zakład specjalizujący się w produkcji prefabrykatów betonowych dla energetyki, telekomunikacji oraz budownictwa infrastrukturalnego.
Projekt badawczo-rozwojowy fundamentów studniowych
Fundamenty studniowe rozwijamy również wraz z firmą SPIE Energy Poland w ramach projektu badawczo-rozwojowego dotyczącego innowacyjnych prefabrykowanych fundamentów dla infrastruktury energetycznej.
Zobacz projekt technologii: WPŻ Elbud Gdańsk – prefabrykowane fundamenty studniowe
