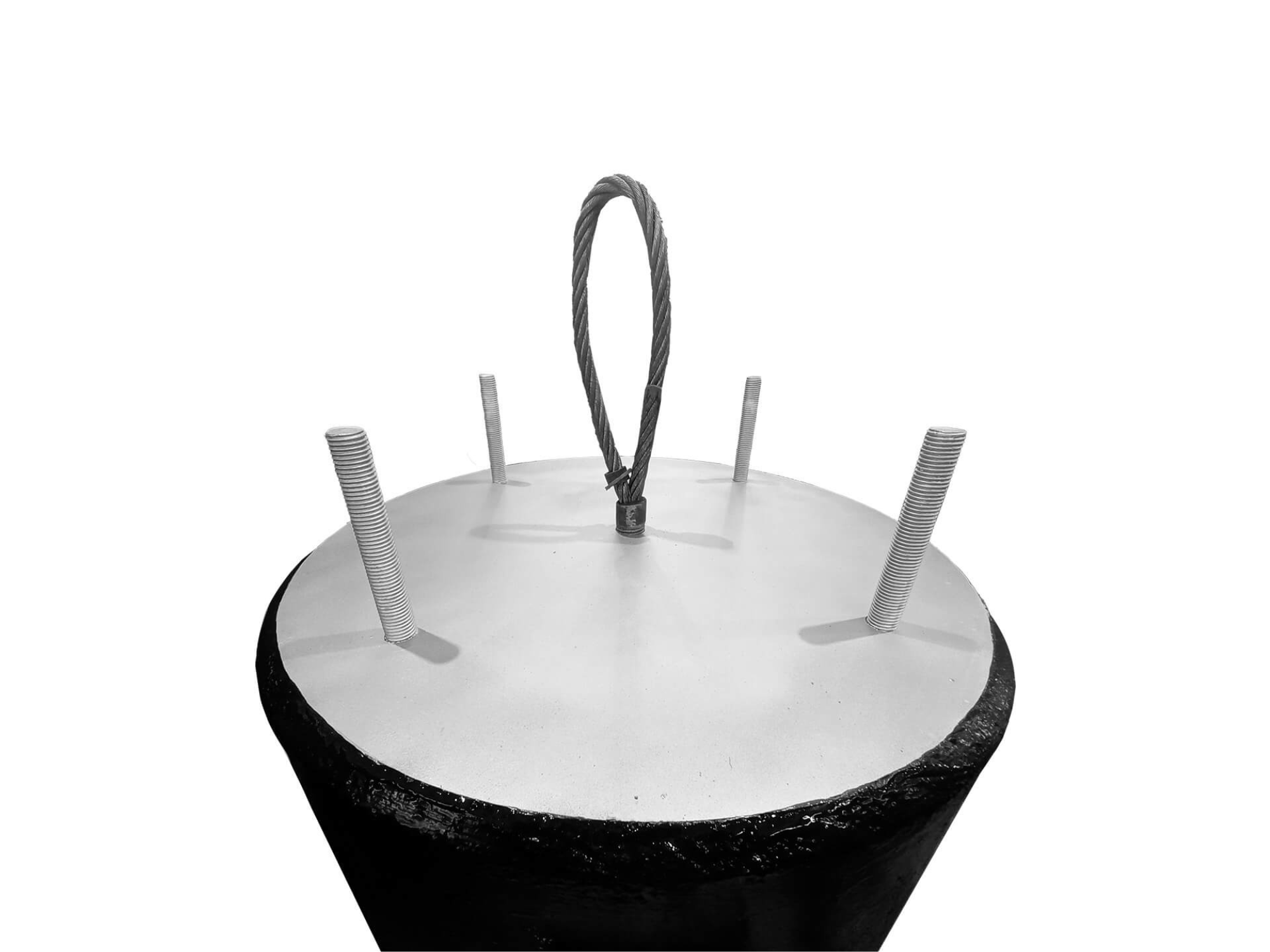

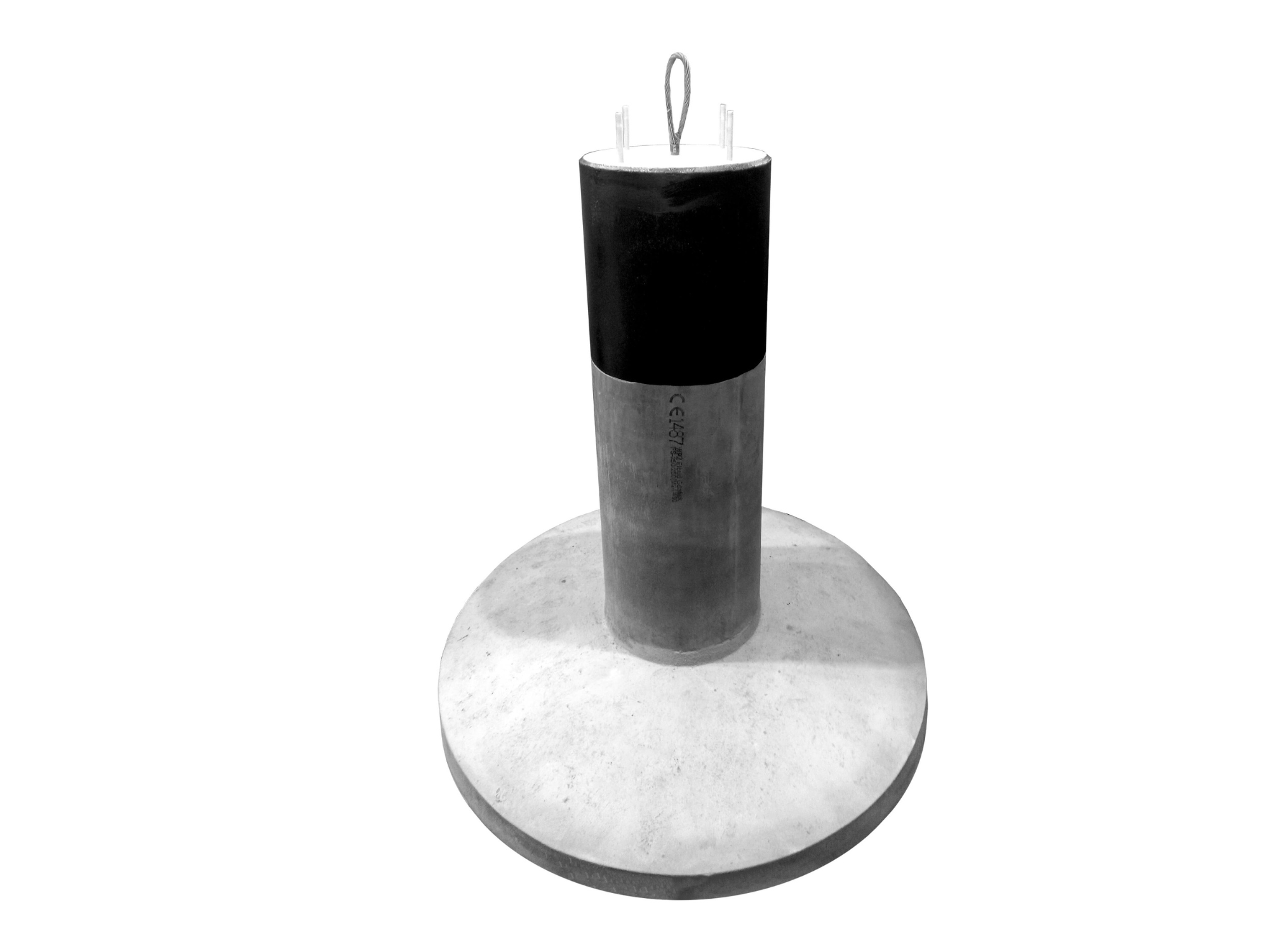

Kołpak ochronny do trzonu fundamentowego z kotwą szpilkową (gwintową) to prefabrykowany element przeznaczony do zabezpieczenia górnej części trzonów fundamentowych. Jest stosowany przede wszystkim w branży energetycznej, przemysłowej oraz infrastrukturalnej. Rozwiązanie integruje system kotew gwintowanych z konstrukcją kołpaka, zapewniając trwałe i precyzyjne mocowanie konstrukcji wsporczych oraz skuteczną ochronę fundamentu przed czynnikami atmosferycznymi.
Co istotne, produkt znajduje zastosowanie przede wszystkim w prefabrykowanych fundamentach stacyjnych typu FS oraz innych fundamentach wymagających zastosowania układów kotwiących o wysokiej wytrzymałości i dokładności montażowej.
Dodatkowo dzięki zastosowaniu kołpaka ochronnego eliminowana jest konieczność wykonywania dodatkowego uszczelniania styku kotew gwintowanych z betonem przy użyciu kitów uszczelniających. W praktyce oznacza to ograniczenie ryzyka późniejszych poprawek i prac serwisowych w okresie gwarancyjnym.
Ocynkowany ogniowo kołpak skutecznie zabezpiecza górną część fundamentu przed działaniem deszczu, śniegu, mrozu oraz innych czynników atmosferycznych, zapewniając tym samym wieloletnią trwałość całego układu.
Warto również podkreślić, że pod centralną częścią kołpaka zabetonowana została kotwa RD, umożliwiająca szybkie wkręcenie pętli transportowej. Rozwiązanie znacząco ułatwia montaż, zwiększa bezpieczeństwo transportu i nawet dwukrotnie przyspiesza proces posadowienia prefabrykatu, eliminując konieczność stosowania rur transportowych zatapianych przelotowo w trzonie fundamentowym.
Prefabrykaty wykonywane są z wodoszczelnego betonu klasy C35/45 W10, dzięki czemu w większości przypadków nie ma konieczności wykonywania izolacji przeciwwilgociowej całego fundamentu. Opcjonalnie możliwe jest zabezpieczenie górnej części prefabrykatu do głębokości ok. 0,6 m poniżej poziomu terenu.
Zastosowanie kołpaka ochronnego do trzonu fundamentowego z kotwą szpilkową
Kołpaki ochronne znajdują zastosowanie m.in. w:
- prefabrykowanych fundamentach stacyjnych FS,
- fundamentach pod konstrukcje elektroenergetyczne,
- stacjach transformatorowych,
- fundamentach pod słupy energetyczne,
- konstrukcjach wsporczych infrastruktury technicznej,
- obiektach przemysłowych i energetycznych.
Najważniejsze zalety
- skuteczne zabezpieczenie górnej części trzonu fundamentowego,
- zintegrowany system kotew gwintowanych,
- szybki i precyzyjny montaż konstrukcji,
- wysoka powtarzalność wykonania,
- ograniczenie prac montażowych na budowie,
- możliwość indywidualnego dopasowania układu kotew,
- zabezpieczenie antykorozyjne elementów gwintowanych,
- trwałość i odporność na warunki atmosferyczne,
- eliminacja konieczności dodatkowego uszczelniania kotew,
- przyspieszenie procesu montażu prefabrykatu.
Indywidualne wykonanie
Kołpaki ochronne do trzonów fundamentowych z kotwami szpilkowymi wykonujemy zgodnie z dokumentacją projektową inwestycji. Istnieje możliwość dostosowania:
- średnicy i ilości kotew,
- rozstawu szpilek,
- wymiarów płyty bazowej,
- wysokości układu,
- zabezpieczenia antykorozyjnego.
W naszej ofercie posiadamy również kołpaki ochronne do trzonów fundamentowych z kotwą zawieszoną, stosowane w prefabrykowanych fundamentach dla branży energetycznej i infrastrukturalnej.
